Turnarea metalelor din aluminiu: procese, aliaje și bune practici

Ce oferă de fapt turnarea metalelor din aluminiu

Turnare din aluminiu este alegerea dominantă pentru componentele structurale ușoare din industria auto, aerospațială, electronice de larg consum și echipamente industriale – și din motive întemeiate. Aliajele de aluminiu oferă o densitate de aproximativ 2,7 g/cm³ , aproximativ o treime din cea a oțelului, în timp ce aliajele de turnare de înaltă performanță precum A380 și A356 ating rezistențe la tracțiune între 160 MPa și 330 MPa, în funcție de tratamentul termic. Atunci când combinați acel raport rezistență-greutate cu rezistență excelentă la coroziune, conductivitate termică ridicată (aproximativ 96–160 W/m·K) și capacitatea de a umple geometrii complexe ale matriței, turnarea metalului aluminiu devine calea cea mai rentabilă de la metalul brut la piesa finită în majoritatea scenariilor de producție de volum mediu până la mare.

Concluzia directă pentru oricine care evaluează opțiunile de fabricație: dacă piesa dumneavoastră cântărește mai mult decât este necesar, funcționează într-un mediu corosiv sau solicitant termic și trebuie să fie produsă la volume de peste 500 de unități pe an, turnarea de aluminiu depășește aproape sigur producția de oțel, turnarea prin injecție a plasticului și turnarea sub presiune a zincului la un cost total pe piesă. Restul acestui articol explică exact de ce, cu date specifice despre procese, aliaje, toleranțe și controlul defectelor.

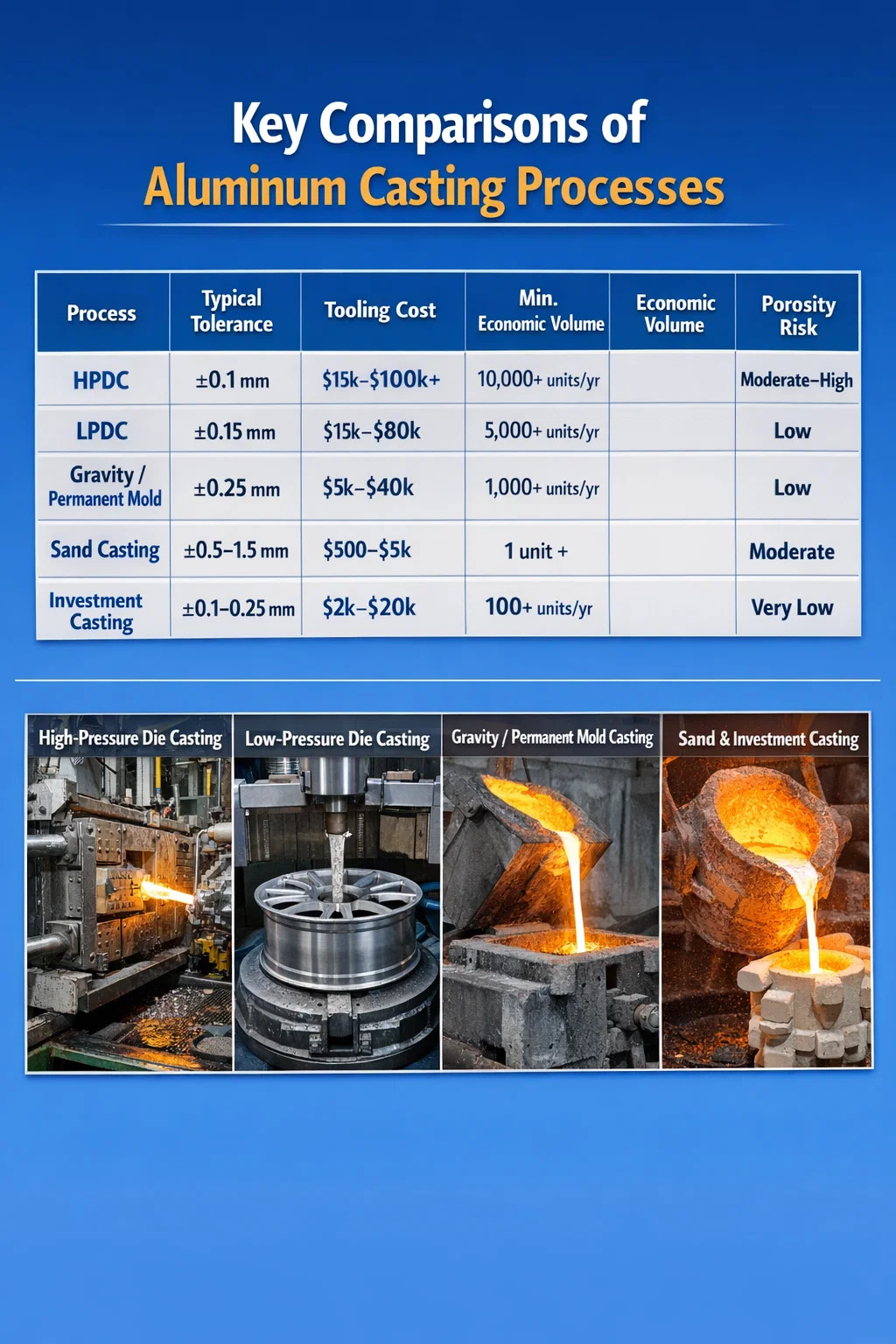

Procesele de turnare a miezului de aluminiu și când să le folosiți fiecare

Nu toate metodele de turnare a aluminiului sunt interschimbabile. Fiecare proces are un profil distinct de cost, un timp de livrare a sculelor, capacitate dimensională și o gamă de finisare a suprafeței. Alegerea unui proces greșit poate adăuga 30-60% la costul pe piesă sau poate împinge toleranțele dimensionale în afara limitelor acceptabile.

Turnare sub presiune la înaltă presiune (HPDC)

HPDC forțează aluminiul topit într-o matriță de oțel întărit la presiuni între 10 MPa și 175 MPa. Timpii de ciclu sunt de până la 30-90 de secunde pe fotografie, ceea ce îl face procesul preferat pentru volume de peste 10.000 de părți. Toleranțe dimensionale de ±0,1 mm pe caracteristici mici sunt realizabile în mod obișnuit. Sunt posibile grosimi de perete de până la 1,0–1,5 mm. Principala limitare este porozitatea: gazul prins în timpul umplerii rapide creează goluri microscopice care compromit etanșeitatea la presiune și reduc durata de viață la oboseală. HPDC asistat de vid abordează acest lucru în mod substanțial, aducând nivelurile de porozitate sub 0,5% din volum în operațiuni bine controlate. Costul sculelor variază de la 15.000 USD pentru o matriță simplă cu o singură cavitate la peste 100.000 USD pentru unelte complexe cu mai multe cavități, ceea ce înseamnă că HPDC are sens economic doar la volume mai mari.

Turnare sub presiune la joasă presiune (LPDC)

LPDC împinge metalul topit în sus în matriță folosind o presiune a aerului de 0,02–0,1 MPa, rezultând o umplere mai lentă și mai controlată. Solidificarea controlată produce piese turnate mai dense, cu porozitate mai mică în comparație cu HPDC. Producătorii de roți pentru automobile se bazează foarte mult pe LPDC din acest motiv – roțile din aluminiu fabricate de LPDC pot obține îmbunătățiri de viață la oboseală cu 15-25% față de roțile echivalente HPDC. Timpii ciclului sunt mai lungi, de obicei 3-8 minute, iar costurile cu sculele sunt comparabile cu HPDC, astfel încât LPDC se potrivește producției de volum mediu de piese critice din punct de vedere structural, mai degrabă decât componentele de mărfuri de volum mare.

Turnare prin gravitate (mucegai permanent).

Turnarea gravitațională utilizează matrițe din oțel reutilizabile fără presiune aplicată. Metalul curge numai prin gravitație, producând piese turnate cu finisaj de suprafață bun (Ra 3,2–6,3 µm de obicei), porozitate scăzută și proprietăți mecanice potrivite pentru tratamentul termic. Piesele A356-T6 produse prin turnare gravitațională ating în mod regulat limite de curgere de 200–220 MPa cu o alungire de 6–10%, făcându-le adecvate pentru aplicații critice pentru siguranță, cum ar fi suporturile motorului, componentele suspensiei și colectoarele hidraulice. Costul sculelor este moderat, de obicei 5.000-40.000 USD, iar pragurile de volum economic încep în jur de 1.000 de piese pe an.

Turnare cu nisip

Turnarea cu nisip rămâne cel mai flexibil proces de turnare a metalului aluminiu. Sculele pentru modele costă de la 500 USD la 5.000 USD, timpii de livrare de la comandă la prima turnare sunt adesea sub două săptămâni și practic nu există o limită de dimensiune - piesele din aluminiu turnat în nisip variază de la suporturi de 50 de grame la carcase de pompe de mai multe tone. Toleranțele dimensionale sunt mai largi (±0,5–1,5 mm este tipic), finisarea suprafeței mai aspră (Ra 12,5–25 µm) și timpii de ciclu mult mai lungi decât turnarea sub presiune, dar pentru prototipuri, piese de volum redus și piese turnate structurale mari, turnarea cu nisip este adesea singura opțiune practică. Nisipul verde, nisipul lipit cu rășină și variantele cu spumă pierdută oferă fiecare compromisuri diferite în ceea ce privește acuratețea și costul.

Casting de investiții

Turnarea cu investiție (turnare cu ceară pierdută) a aluminiului realizează cel mai fin finisaj al suprafeței și cele mai strânse toleranțe ale oricărui proces de turnare — Ra 1,6–3,2 µm și toleranțe de ±0,1–0,25 mm sunt standard. Geometria interioară complexă, decupările și pereții subțiri de până la 1,5 mm sunt realizabile fără miezuri. Procesul este costisitor pe parte față de HPDC la volume mari, dar pentru fitingurile aerospațiale, rotoare și carcase pentru dispozitive medicale, unde costurile de prelucrare ar fi altfel prohibitive, turnarea cu investiții reduce considerabil costul total de producție.

Alegerea aliajului de aluminiu potrivit pentru turnare

Alegerea aliajului este, fără îndoială, cea mai importantă decizie în proiectarea turnării de aluminiu. Aliajul greșit poate produce fragilitate, fluiditate slabă în timpul turnării, porozitate la contracție excesivă sau rezistență inadecvată la coroziune - niciuna dintre acestea nu poate fi reparată numai prin optimizarea procesului. Familia de aliaje de turnare a aluminiului este dominată de siliciu (Si) ca element de aliere primar, deoarece siliciul îmbunătățește dramatic fluiditatea și reduce contracția de solidificare.

A380: Calul de lucru HPDC

A380 (Al-Si8.5-Cu3.5) este cel mai utilizat aliaj de turnare sub presiune din lume, reprezentând aproximativ 50-60% din toată producția de aluminiu HPDC din America de Nord. Conținutul său ridicat de siliciu (7,5–9,5%) oferă o fluiditate excepțională, permițând pereți subțiri și geometrie complexă. Adăugările de cupru (3–4%) măresc rezistența la tracțiune ca turnare la aproximativ 324 MPa iar duritatea la aproximativ 80 HB. Compensația este ductilitatea redusă (alungirea sub 3%) și sudarea limitată. A380 nu este potrivit pentru aplicații care necesită tratament termic T5 sau T6, deoarece conținutul de cupru îl face predispus la fisurarea prin stres în timpul călirii.

A356 și A357: Aliaje structurale tratabile termic

A356 (Al-Si7-Mg0.3) și A357 cu mai mare magneziu (Al-Si7-Mg0.6) sunt aliajele primare pentru aplicații gravitaționale și LPDC în care performanța structurală contează. În temperatură T6 (tratament termic în soluție la 540°C timp de 8–12 ore, stingere, învechire la 155°C timp de 3–5 ore), A356-T6 oferă limita de curgere de 207 MPa , rezistență maximă la tracțiune de 262 MPa și alungire de 6-10%. A357-T6 împinge limita de curgere la aproximativ 290 MPa. Ambele aliaje răspund bine la sudare și lipire, ceea ce le face potrivite pentru ansambluri. Turnătoria trebuie să controleze cu precizie conținutul de magneziu - pierderile de 0,05% Mg în timpul topirii reduc în mod semnificativ proprietățile mecanice.

Aliaj 319: Opțiunea intermediară versatilă

319 (Al-Si6-Cu3.5) este utilizat pe scară largă pentru blocurile motoare, chiulasele și galeriile de admisie unde este necesară o rezistență moderată combinată cu o prelucrabilitate bună. Acceptă tratamentul T5 și T6. Rezistența la tracțiune ca turnat este de aproximativ 185 MPa; Tratamentul T6 îl ridică la aproximativ 250 MPa. Conținutul de cupru al aliajului oferă o stabilitate la temperaturi ridicate puțin mai bună decât A356, ceea ce este relevant pentru componentele motorului care circulă între temperaturile ambiante și de funcționare de 200-250°C.

535 și 512: Aplicații maritime și critice de coroziune

Când rezistența la coroziune este factorul principal de proiectare - hardware marin, echipamente de procesare a alimentelor, componente chimice de manipulare - aliajele dominante de magneziu precum 535 (Al-Mg6.2) și 512 (Al-Mg4-Si1.8) depășesc aliajele dominante de siliciu. Prezintă o rezistență excelentă la apa de mare și stropii de sare fără tratamente de suprafață și au o ductilitate bună (alungire 8–13%). Penalizarea este fluiditatea slabă în raport cu aliajele de siliciu, ceea ce limitează subțirea peretelui și complexitatea geometrică. Turnătoriile de turnare 535 trebuie să folosească practici atente la cuptor pentru a preveni oxidarea magneziului.

Înțelegerea și controlul defectelor de turnare

Defectele turnatelor din aluminiu sunt cauza principală a pieselor casate, a returnărilor la garanție și a defecțiunilor pe teren. Înțelegerea cauzei principale a fiecărui tip de defect este mult mai utilă decât listele de verificare generice de calitate, deoarece fiecare defect are o soluție diferită și adesea multiple cauze plauzibile care trebuie izolate sistematic.

Porozitate: gaz și contracție

Porozitatea este cel mai frecvent defect în turnarea metalului aluminiu și vine în două tipuri distincte care necesită intervenții diferite. Porozitatea gazului provine din hidrogenul dizolvat în aluminiu topit. Aluminiul lichid poate dizolva până la 0,69 ml/100 g de hidrogen la punctul său de topire; aluminiul solid reține doar aproximativ 0,036 ml/100 g. În timpul solidificării, acest hidrogen dizolvat precipită sub formă de pori sferici. Soluția este degazarea - degazarea rotorului rotativ cu azot sau argon timp de 8-15 minute reduce conținutul de hidrogen la sub 0,10 ml/100 g, care este standardul industrial pentru piesele structurale. Testul la presiune redusă (RPT) sau măsurarea densității cu metoda Arhimede confirmă calitatea topiturii înainte de turnare.

Porozitate de contracție se formează la solidificarea metalului se contractă (aluminiul se micșorează cu aproximativ 3,5–8,5% în volum în timpul solidificării), iar metalul lichid nu poate curge pentru a compensa. Apare sub formă de goluri neregulate, ramificate în secțiuni groase sau în puncte fierbinți. Soluția constă în reproiectarea porții și a coloanei: volum adecvat al coloanei, amplasarea corectă a coloanei deasupra secțiunii celei mai grele și răcirea zonelor groase izolate pentru a promova solidificarea direcțională către verticală. Software-ul de simulare precum MAGMASOFT sau ProCAST poate prezice porozitatea de contracție înainte de tăierea sculelor, economisind costuri semnificative de reprelucrare a sculelor.

Închideri la rece și alergări greșite

O închidere la rece are loc atunci când două fluxuri de metal topit se întâlnesc, dar nu reușesc să fuzioneze complet, lăsând o cusătură vizibilă sau un plan slab. Greșelile apar atunci când metalul se solidifică înainte de a umple complet matrița. Ambele defecte apar din cauza temperaturii insuficiente a metalului, a temperaturii inadecvate a matriței sau a vitezei de umplere prea reduse. Pentru HPDC, viteza tragerii în a doua fază (umplere matriță) trebuie să atingă de obicei 30–60 m/s pentru a preveni închiderea la rece în secțiunile subțiri. Temperatura matriței pentru turnarea sub presiune a aluminiului este menținută la 150–250°C; lăsând-o să scadă sub 150°C produce în mod fiabil defecte închise la rece în pereții mai subțiri de 2 mm.

Incluziuni de oxid

Aluminiul formează o piele de oxid solid aproape instantaneu atunci când este expus la aer. Turnarea turbulentă pliază această peliculă de oxid în turnare sub formă de incluziuni bifilm - foi de oxid subțiri, cu două straturi, care reduc dramatic durata de viață la oboseală și alungirea. Teoria bifilmului lui John Campbell a transformat practica de turnătorie: cheia este să umpleți matrița fără nicio turbulență care pliază suprafața. Sistemele de umplere inferioară, înălțimea redusă a canalului de alimentare, filtrele din spumă ceramică și ratele de turnare controlate reduse, toate reduc conținutul de bifilm. Au fost documentate îmbunătățiri de viață la oboseală de 2-5x în părțile în care conținutul bifilm a fost redus doar prin reproiectarea porții.

Lăcrimare fierbinte

Ruperea la cald (cracare la cald) are loc în stare semisolidă atunci când turnarea este constrânsă de contracție și tensiunile de tracțiune depășesc rezistența metalului parțial solidificat. Apare de obicei la schimbări bruște de secțiune, colțuri interne ascuțite și zone în care mucegaiul previne contracția liberă. Remedierile de proiectare includ creșterea razelor filetului la minimum 3 mm, evitând raporturile de grosime a secțiunilor mai mari de 3:1 la joncțiuni și proiectarea matrițelor cu pliere adecvată sau secțiuni ale matriței metalice care se mișcă odată cu turnarea în timpul ejectării.

Principii de proiectare a matriței care determină calitatea pieselor

Matriza sau matrița este locul în care calitatea turnării aluminiului este în mare măsură determinată - nu la atelier în timpul producției, ci în timpul fazei de proiectare și simulare înainte de tăierea oricărui metal. Inginerii de turnătorie cu experiență urmează un set de principii stabilite care previn majoritatea categoriilor de defecte înainte de prima turnare de probă.

• Amplasarea liniei de despărțire: Linia de despărțire trebuie să fie la cea mai largă secțiune transversală a piesei pentru a minimiza complexitatea matriței și pentru a permite unghiuri de tragere uniforme. Îndepărtarea acestuia de suprafețele cosmetice evită flash-ul în zonele vizibile.
• Unghiuri de proiectare: Suprafețele exterioare necesită un pescaj minim de 1–2°; suprafețele interne (miezuri) necesită 2–3° sau mai mult. Eliminarea tirajului insuficient este una dintre cele mai frecvente cauze de deteriorare a matriței și deformarea turnării în timpul ejectării.
• Proiectarea sistemului de porți: Porțile trebuie plasate la cea mai groasă secțiune transversală și poziționate pentru a umple matrița progresiv de jos în sus. Mai multe porți subțiri sunt în general preferate față de o singură poartă mare, deoarece reduc concentrația de căldură localizată și îmbunătățesc uniformitatea umplerii.
• Puțuri de preaplin și aerisire: În HPDC, puțurile de preaplin de la capătul căilor de umplere colectează metal rece, oxizi și aer prins care altfel ar deveni incluziuni. Orificiile de ventilație cu adâncimea de 0,05–0,15 mm la linia de despărțire permit aerului să iasă fără să se aprindă.
• Aspect canal de răcire: Răcirea uniformă a matriței previne punctele fierbinți localizate care provoacă contracția porozității și lipirea matriței. Canalele de răcire conforme - acum prelucrabile cu EDM și inserții de matriță fabricate cu aditivi - pot reduce timpul ciclului cu 15-30% în comparație cu canalele găurite convenționale.
• Amplasarea bolțului ejectorului: Știfturile ejectorului trebuie să fie distribuite pentru a aplica forța uniform asupra piesei. Știfturile concentrate la un capăt produc distorsiuni, în special în turnările cu pereți subțiri. Semnele acelor trebuie să fie amplasate în zone non-cosmetice, nefuncționale.

Tratarea termică a pieselor turnate de aluminiu: când și cum

Tratamentul termic poate crește substanțial proprietățile mecanice ale pieselor turnate de aluminiu, dar numai atunci când aliajul este tratabil termic și turnarea are o porozitate suficient de scăzută încât călirea nu va provoca formarea de vezicule. Piesele turnate HPDC cu niveluri standard de porozitate a gazului nu pot fi tratate în mod convențional cu T6, deoarece gazul prins se extinde în timpul tratamentului termic al soluției la înmuiere la 500–540°C, formând blistere la suprafață. Acesta este unul dintre motivele pentru care HPDC este utilizat în general în starea de turnare sau T5 (doar îmbătrânire artificială, fără tratament cu soluție).

Tratament T6 pentru turnarea gravitațională și în nisip

Pentru turnarea gravitațională A356 și A357, ciclul T6 începe cu un tratament termic cu soluție la 535–545°C timp de 8–12 ore, timp în care particulele de siliciu se sferoidizează și Mg₂Si se dizolvă în matrice. Turnarea este apoi stinsă în apă fierbinte (60–80°C), mai degrabă decât în ​​apă rece, pentru a reduce stresul rezidual, obținând totuși suprasaturarea. Urmează îmbătrânirea artificială la 150–160°C timp de 3–5 ore. Fiecare pas este critic: subînmuierea în timpul tratamentului cu soluție lasă Mg₂Si nedizolvat și reduce rezistența realizabilă cu 10–15%; supra-îmbătrânirea reduce rezistența și duritatea pe măsură ce precipitatele se aspru.

Tratament T5 pentru turnare sub presiune

Tratamentul T5 - îmbătrânire artificială fără tratare prealabilă a soluției - este aplicabil turnărilor HPDC realizate cu aliaje care păstrează o oarecare suprasaturare de la răcirea rapidă a matriței. Pentru A380 și aliaje similare, îmbătrânirea T5 la 155–165°C timp de 4–6 ore crește duritatea cu 10–20% și îmbunătățește stabilitatea dimensională. Nu produce îmbunătățiri ale proprietăților T6, dar evită problemele de vezicule legate de porozitate. Pentru aplicațiile care necesită proprietăți complete T6 în formă turnată sub presiune, turnarea sub vid sau turnarea prin presare (care produc piese turnate cu porozitate scăzută compatibile cu tratarea cu soluție) sunt căile alternative.

Stabilitate dimensională și ameliorarea stresului

Piesele turnate destinate prelucrării de precizie care nu sunt altfel tratate termic ar trebui să primească o recoacere de detensionare la 230–260°C timp de 2–4 ore. Tensiunile reziduale de la solidificare și ejectare pot cauza modificări dimensionale de 0,1–0,5 mm în timpul sau după prelucrarea elementelor cu pereți subțiri. Acest lucru este deosebit de relevant pentru corpurile de carcasă și corpuri de supapă cu locații ale alezajului strâns tolerate.

Prelucrarea pieselor turnate din aluminiu: viteze, avansuri și selecția sculelor

Aluminiul este printre cele mai prelucrabile dintre toate materialele de turnare, dar prezența siliciului și a altor particule dure în aliajele de turnare înseamnă că selectarea sculelor și parametrii de tăiere diferă de cei utilizați pentru aluminiul forjat. Obținerea corectă reduce durata de viață a sculei cu un factor de 3–10 ori în comparație cu alegerile suboptime.

Aliajele cu conținut ridicat de siliciu (A380, A390 cu 16–18% Si) sunt semnificativ mai abrazive decât aliajele cu conținut scăzut de siliciu. Sculele cu diamant policristalin (PCD) sunt alegerea standard pentru prelucrarea în volum mare a acestor aliaje, cu o durată de viață a sculei de 50.000–200.000 de părți pe muchie, comparativ cu 2.000–10.000 de părți pe muchie ale carburii în aplicații echivalente. Pentru aliajele cu volum mai mic sau mai puțin abrazive (A356, 319), carbura neacoperită sau acoperită cu TiN este rentabilă.

• Viteza de taiere: 300–1.500 m/min pentru carbură; 1.000–4.000 m/min pentru PCD pe aliaje hipoeutectice.
• Rata de avans: 0,1–0,4 mm/dinte pentru frezare; 0,1–0,5 mm/tur pentru strunjire.
• Geometria sculei: Unghiurile mari de racordare (12–20°) reduc forțele de tăiere și previn formarea muchiei. Canalele lustruite reduc aderența aluminiului.
• Lichidul de răcire: Fluid de răcire sau lubrifierea în cantitate minimă (MQL) previne erorile de dilatare termică în găurile de precizie; prelucrarea uscată este posibilă pentru degroșare, dar nu pentru finisare cu toleranțe strânse.

Găurirea și filetarea aluminiului turnat necesită atenție la ciclurile de ciocănire care șterg așchii în găurile adânci - tendința aluminiului de a se usca în filetele filetate în condiții uscate este o cauză comună a spargerii sculei și a pieselor casate. Taretele de formare a filetului (mai degrabă decât robinetele de tăiere) produc filete mai puternice, fără așchii și sunt standardul industrial pentru găurile filetate oarbe în turnarea aluminiului.

Opțiuni de finisare a suprafeței pentru piesele turnate din aluminiu

Suprafețele din aluminiu turnat sunt adesea adecvate pentru componentele interne necosmetice, dar multe aplicații necesită protecție împotriva coroziunii, duritate sau aspect îmbunătățit. Gama de opțiuni de finisare a suprafețelor pentru turnarea din aluminiu este mai largă decât pentru majoritatea celorlalte metale turnate.

Anodizare

Anodizarea de tip II (standard) produce un strat de oxid de aluminiu de 5–25 µm care îmbunătățește rezistența la coroziune și poate fi vopsit într-o gamă largă de culori. Tipul III (anodizare dură) produce straturi de 25–75 µm cu duritatea suprafeței de până la 400–600 HV, potrivite pentru suprafețele de uzură. Limitarea aluminiului turnat este că conținutul ridicat de siliciu din aliajele HPDC (A380 la ~9% Si) produce suprafețe anodizate mai închise, mai puțin uniforme decât aliajele cu conținut scăzut de siliciu. Aliajul forjat A356 și 6061 anodizează pentru a obține finisaje mai strălucitoare și mai uniforme. Dacă calitatea anodizării cosmetice este o cerință, selecția aliajului trebuie să țină cont de acest lucru încă de la începutul procesului de proiectare.

Acoperire de conversie a cromatului (Alodin/Iridit)

Stratul de conversie cromat (MIL-DTL-5541 Clasa 1A sau Clasa 3) este utilizat pe scară largă în industria aerospațială și de apărare pentru protecția împotriva coroziunii și aderența vopselei. Nu adaugă practic nicio acumulare dimensională (0,25–1 µm) și păstrează conductivitatea electrică, ceea ce îl face potrivit pentru aplicațiile de ecranare EMI/RFI. Formulările de cromat trivalent (Cr³⁺) sunt acum standard în majoritatea unităților datorită reglementărilor de mediu cu cromat hexavalent (Cr⁶⁺).

Acoperire cu pulbere și vopsea lichidă

Piesele turnate din aluminiu cu acoperire cu pulbere produc un finisaj durabil, rezistent la impact, cu o grosime de 60–120 µm. Pretratamentul (fosfat de fier, zirconat sau fosfat de zinc) determină aderența stratului de acoperire și rezistența la coroziune - pretratările cu zirconat fără crom au devenit standard pentru componentele de aluminiu exterioare ale autovehiculelor. Sistemele de acoperire cu amorsă lichidă sunt utilizate acolo unde este necesar un control mai strict al grosimii peliculei sau unde mascarea geometriei complexe face ca acoperirea cu pulbere să nu fie practică.

Shot Blasting și Tumbling

Sablarea cu granulație de oțel sau ceramică cu un diametru de 0,2–0,8 mm este utilizată în mod obișnuit pentru a curăța suprafețele turnate de piele de oxid, pentru a îmbunătăți aspectul vizual și pentru a introduce tensiuni reziduale de compresiune benefice de 50–150 MPa la suprafață. S-a demonstrat că stropirea controlată a pieselor turnate aerospațiale A357 prelungește durata de viață la oboseală cu 30-60% în aplicații cu ciclu înalt prin acest mecanism de presiune compresivă. Tulburarea (finisarea prin vibrație) în mediile ceramice debavurează marginile și îmbunătățește uniform finisajul suprafeței pe geometrie complexă, fără manipulare manuală.

Metode de inspecție a calității pentru turnarea aluminiului

Inspecția eficientă a calității pentru turnarea din aluminiu necesită mai multe metode complementare, deoarece nicio tehnică nu detectează toate tipurile de defecte. Inspecția vizuală, măsurarea dimensională și testarea nedistructivă (NDT) sunt toate necesare într-un sistem complet de calitate pentru piesele critice.

• Scanare cu raze X și CT: Raze X industriale (radiografie 2D) este metoda standard pentru detectarea porozității interne, incluziunilor și contracției în piesele turnate de aluminiu. Scanarea tomografiei computerizate (CT) 3D oferă hărți volumetrice de defect cu rezoluție voxel de până la 5–50 µm, permițând analiza cantitativă a porozității în raport cu criteriile de acceptare precum ASTM E2868 sau ASTM E505. Scanarea CT este din ce în ce mai utilizată în dezvoltarea și inspecția primului articol chiar și atunci când inspecția în producție utilizează raze X 2D.
• Inspecție cu penetrant colorant (DPI): DPI dezvăluie defecte de rupere a suprafeței - fisuri, închideri la rece, porozitatea suprafeței. Este ieftin și se aplică tuturor aliajelor de aluminiu. Sistemele de penetrare de tip I (fluorescente) care utilizează lumină UV detectează defecte mai fine decât sistemele de colorare vizibile și sunt standard pentru turnarea aerospațială conform ASTM E1417.
• Mașină de măsurat coordonate (CMM): CMM cu palpatură sau scaner optic verifică conformitatea dimensională cu indicațiile GD&T. Inspecția primului articol a unei noi piese turnate necesită de obicei măsurarea a 100% din dimensiunile critice pe 3-5 probe; inspecția producției folosește eșantionarea statistică conform ANSI/ASQ Z1.4 sau Z1.9.
• Testarea durității: Duritatea Brinell (HBW 5/250) este standard pentru turnarea din aluminiu. Oferă o verificare rapidă, indirectă, că tratamentul termic a fost efectuat corect — A356-T6 ar trebui să arate 75–90 HB; As-cast A380 arată 75–85 HB. Testarea durității nu înlocuiește testarea la tracțiune pentru conformitatea cu specificațiile, dar este utilă pentru screening-ul de producție 100%.
• Testarea la tracțiune și la oboseală: Testarea mecanică distructivă se efectuează pe bare de testare turnate separat sau pe piese turnate de producție tăiate la frecvențele specificate de standardele clienților sau planurile interne de calitate. ASTM B108 reglementează procedurile de turnare cu bare de testare pentru turnarea gravitațională și permanentă.

Factori de cost în proiectele de turnare a metalelor din aluminiu

Înțelegerea unde se acumulează costurile într-un proiect de turnare a aluminiului permite cumpărătorilor și inginerilor să ia decizii de proiectare și aprovizionare care să reducă costul total, mai degrabă decât să optimizeze elementele rând individuale. Cei mai mari cinci factori de cost în majoritatea programelor de turnare a aluminiului sunt amortizarea sculelor, materia primă, energia, rata deșeurilor și operațiunile secundare.

Amortizarea sculelor

La volume mici, costul sculelor domină costul pe piesă. O matriță HPDC de 50.000 USD amortizată peste 10.000 de piese adaugă 5,00 USD pe piesă numai la costul sculei. La 100.000 de piese, contribuie cu 0,50 USD per parte. Acesta este motivul pentru care selecția procesului la volume mici ar trebui să favorizeze turnarea cu nisip sau sculele gravitaționale cu costuri reduse, chiar dacă costul pe ciclu este mai mare - aritmetica de amortizare a sculelor câștigă de obicei la volume sub 2.000-5.000 de părți pe an.

Costul aliajului și randamentul metalelor

Costul lingoului de aluminiu primar fluctuează odată cu prețul LME, care a variat între 1.500 USD și 3.800 USD pe tonă metrică în ultimul deceniu. Aluminiul secundar (reciclat) costă cu 20-40% mai puțin decât primarul și este utilizat în majoritatea operațiunilor de turnare sub presiune. Randamentul metalului - raportul dintre greutatea turnării finite și metalul total turnat - variază de la 50-60% pentru turnarea în nisip (cu coloane mari) la 80-92% pentru HPDC (cu blocare eficientă). O îmbunătățire cu 10% a randamentului la o operațiune de 500 de tone pe an la costul aluminiului de 2.000 USD/tonă reduce costul materialului cu 100.000 USD anual.

Rata deșeurilor și impactul său în aval

Rata deșeurilor în operațiunile de turnare a aluminiului variază de la sub 2% la instalațiile HPDC de mare volum bine gestionate până la 10–20% în timpul lansărilor de noi programe sau la turnătorii cu un control slab al procesului. Fiecare creștere de 1% a ratei de deșeuri adaugă aproximativ 1% la costul pe piesă înainte de a lua în considerare costul oricăror operațiuni secundare deja efectuate pe piesele casate. Pentru piesele care primesc prelucrare semnificativă înainte ca defectul să fie detectat, costul pe unitate casată poate fi de 3–5 ori doar costul de turnare. Acesta este motivul pentru care investiția în monitorizarea procesului în timp real - senzori de presiune din cavitate, imagini termice a temperaturii matriței, analiza profilului de împușcare - are un ROI pozitiv chiar și la volume moderate de producție.

Operații secundare

Prelucrarea, tratamentul termic, finisarea suprafeței, asamblarea și testarea scurgerilor sunt operațiuni secundare care depășesc frecvent costul de turnare în ecuația costului total al piesei. O turnare care costă 4,00 USD pentru a produce poate costa 18,00 USD după prelucrare, 3,00 USD după tratament termic și 2,00 USD după finisarea suprafeței - totalizând 27,00 USD înainte de orice marjă. Revizuirea Design for manufacturing (DFM) s-a concentrat pe reducerea operațiunilor secundare – eliminarea caracteristicilor prelucrate inutile, utilizarea suprafețelor turnate acolo unde toleranțele permit, proiectarea caracteristicilor de auto-locare pentru fixare – reduce în mod obișnuit costul total de producție cu 15-30%, fără a compromite funcționarea pieselor.

Evoluții emergente în tehnologia turnării aluminiului

Industria de turnare a aluminiului a cunoscut mai multe progrese tehnice în ultimii zece ani decât în ultimele trei decenii, determinate în principal de cerințele de electrificare și de ușurare a automobilelor. Mai multe evoluții specifice modifică ceea ce poate produce turnarea de aluminiu și la ce cost.

Gigaturnare și turnare sub presiune structurală

Adoptarea de către Tesla a mașinilor HPDC de format mare (forță de strângere de 6.000–9.000 de tone) pentru a produce structuri întregi de sub caroserie din spate ca piese turnate unice – înlocuind 70–100 de piese individuale din oțel ștanțate și sudate – a declanșat un interes larg pentru turnarea sub presiune structurală. Abordarea de fabricație reduce numărul de piese, elimină munca de sudură și asamblare și reduce greutatea. Provocarea tehnică este menținerea nivelurilor de porozitate suficient de scăzute pentru integritatea structurală la aceste scări. Aliajele dezvoltate special pentru turnarea sub presiune structurală, inclusiv Silafont-36 și Aural-2, oferă o ductilitate mai mare (alungire 10–15%) decât A380 standard în starea de turnare fără tratament termic, permițând upgrade T6 atunci când este necesar.

Turnarea metalelor semi-solide (reoturnare și tixoturnare)

Procesarea metalelor semi-solide (SSM) injectează aluminiu într-o stare de suspensie parțial solidificată (40-60% fracție solidă), mai degrabă decât complet lichid. Suspensia tixotropă curge sub presiune, dar are o turbulență mult mai mică decât HPDC lichid, rezultând o antrenare minimă de gaz și un conținut de bifilm de oxid. Piesele turnate SSM ating niveluri de porozitate sub 0,1% și sunt pe deplin compatibile cu tratamentul termic T6, producând proprietăți mecanice apropiate de aluminiul forjat. Costul superior al procesului este de 20–40% față de HPDC convențional, dar pentru aplicațiile în care integritatea structurală și tratabilitatea termică sunt necesare într-un factor de formă turnat sub presiune, SSM este de neegalat din punct de vedere tehnic.

Design de matriță bazat pe simulare

Software-ul de simulare a turnării (MAGMASOFT, ProCAST, Flow-3D Cast) a avansat până la punctul în care modelul de umplere, secvența de solidificare, gradienții termici și distribuțiile tensiunilor reziduale pot fi prezise cu mare precizie înainte de fabricarea sculelor. Turnatoriile care investesc în capacitatea de simulare raportează reduceri de 30–50% în testele de scule și respingerea primului articol. Cazul economic este simplu: un pachet de simulare care costă între 30.000 și 80.000 USD pe an economisește substanțial mai mult la repararea sculelor și la deseuri la orice turnătorie care rulează peste 2-3 milioane USD în proiecte anuale de scule.

Fabricare aditivă pentru scule și miezuri

Formele și miezurile de nisip imprimate 3D - produse prin imprimarea cu jet de liant a nisipului de siliciu - au redus timpii de turnare cu nisip de la săptămâni la zile și au permis geometrii interne complexe imposibile cu sculele convenționale pentru cutii de miez. Un miez de nisip care anterior necesita o unealtă de cutie de miez de 15.000 USD și un termen de livrare de 6 săptămâni poate fi imprimat acum în 24-48 de ore pentru 200-800 USD. Pentru turnarea sub presiune, inserțiile de răcire conformă fabricate cu aditivi și căptușelile manșonului de împușcare produse prin fuziunea cu strat de pulbere cu laser îmbunătățesc managementul termic și durata de viață a matriței în mod măsurabil în programele de înaltă producție.
