Care este principalul avantaj al turnării sub presiune?

Principalul avantaj al turnării sub presiune este capacitatea sa de a produce volume mari de piese metalice complexe, precise din punct de vedere dimensional, la viteză mare, cu o post-procesare minimă. Într-un singur ciclu de producție, turnarea sub presiune oferă toleranțe strânse, finisaje netede ale suprafeței și repetabilitate constantă pe care puține alte procese de formare a metalului le pot egala. Pentru industriile în care precizia și debitul contează – auto, electronică, aerospațială, bunuri de larg consum – turnarea sub presiune se află la intersecția eficienței și calității.

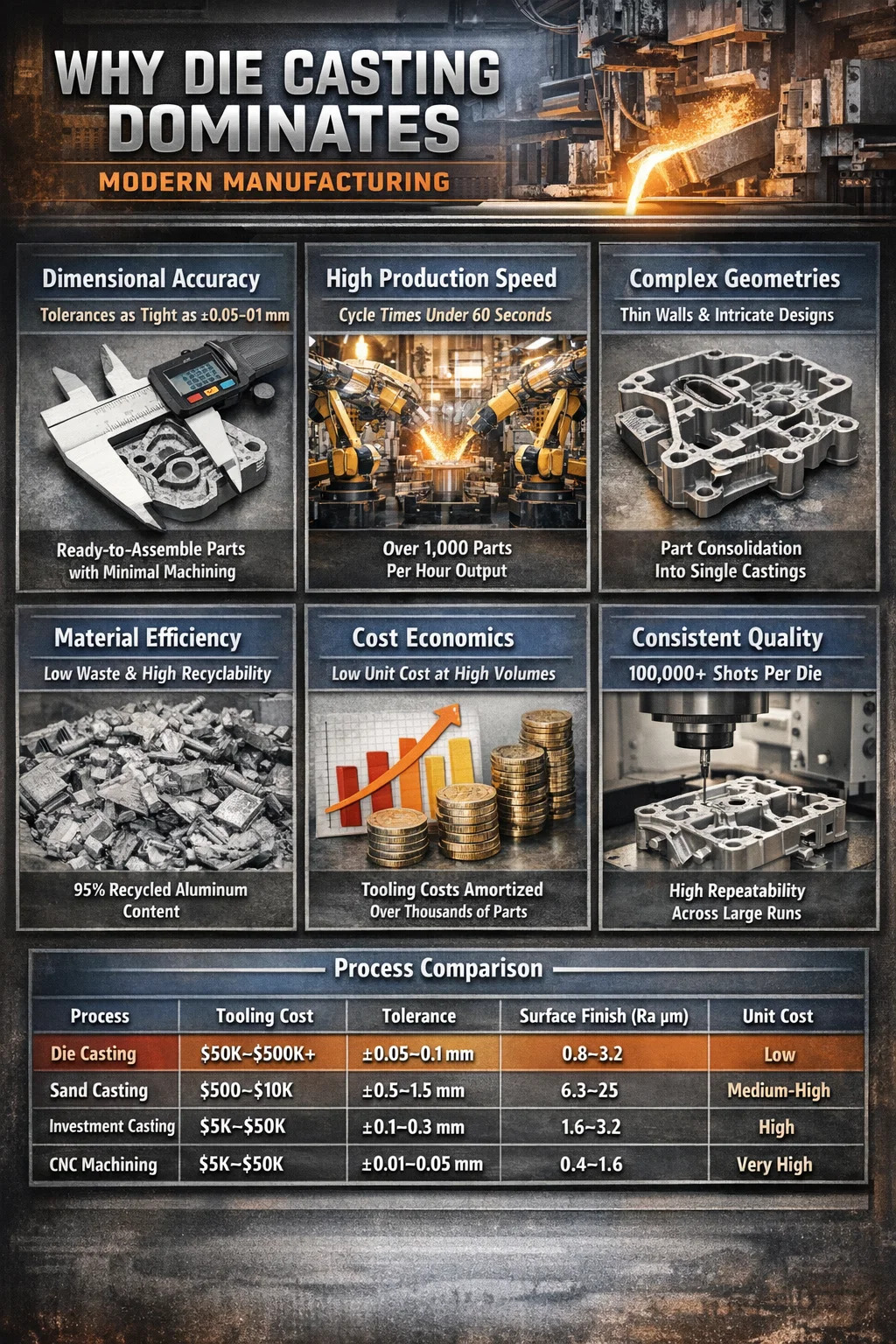

Acest articol detaliază exact de ce turnarea sub presiune își deține poziția dominantă în producția modernă, acoperind acuratețea dimensională, viteza, eficiența materialului, economia costurilor și modul în care se compară cu procesele concurente.

Precizie dimensională și toleranțe strânse

Turnare sub presiune realizează constant toleranţe la fel de strânse ca ±0,1 mm pentru majoritatea caracteristicilor și în configurațiile de scule de precizie, toleranțe de ±0,05 mm sunt realizabile. Acest nivel de precizie este încorporat în procesul în sine - metalul topit este injectat sub presiune înaltă (de la 1.500 la peste 25.000 psi, în funcție de aliaj și geometria pieselor) în matrițe de oțel întărit care își mențin forma pe parcursul a sute de mii de lovituri.

Ce înseamnă asta în practică: piesele ies din procesul de turnare sub presiune gata de asamblare sau necesită doar prelucrare secundară minoră. Găurile, firele, boșurile, nervurile și decupările pot fi adesea turnate direct în piesă. În comparație cu turnarea cu nisip, care deține în mod obișnuit toleranțe de ± 0,5 mm sau mai slabe, turnarea sub presiune reduce semnificativ necesitatea operațiunilor de finisare CNC.

Pentru carcasele transmisiei auto, de exemplu, locațiile alezajului pentru scaunele rulmenților trebuie să fie menținute în fracțiuni de milimetru. Carcasele din aluminiu turnat sub presiune realizează acest lucru direct de pe matriță, reducând timpul mașinii pe piesă de la ceea ce ar putea fi 20 de minute de lucru CNC la 3-5 minute de finisare ușoară.

Viteză mare de producție și timp de ciclu

Viteza este unul dintre punctele forte definitorii ale procesului de turnare sub presiune. În funcție de dimensiunea și aliajul piesei, timpii de ciclu variază de la sub 10 secunde pentru componentele mici din zinc turnate sub presiune până la 60-90 de secunde pentru piesele mai mari din aluminiu. O singură mașină de turnare sub presiune care rulează o matriță cu mai multe cavități poate produce mii de piese finite pe schimb.

Turnarea sub presiune a zincului, în special, este excepțional de rapidă. Componentele mici din zinc - carcase de conector, mecanisme de blocare, piese structurale miniaturale - pot fi produse la rate care depășesc 1.000 de fotografii pe oră pe mașinile cu cameră fierbinte. Acest randament pur și simplu nu este realizabil cu turnare, forjare sau prelucrare din stocul de bare.

Liniile de turnare sub presiune de înaltă presiune (HPDC) din sectorul auto funcționează aproape continuu, cu extracția automată a pieselor, tăierea și inspecția calității integrate direct în celulă. O celulă HPDC bine optimizată care produce suporturi de motor din aluminiu sau carcase de viteze poate ieși 400 până la 600 de piese complete pe schimb , cu intervenția minimă a operatorului.

Acest avantaj de viteză se adaugă în raport cu serii mari de producție. Când aveți nevoie de 500.000 de piese identice pe an, costul pe unitate al sculelor se amortizează rapid, iar avantajul timpului ciclului se traduce direct în costuri mai mici ale forței de muncă pe piesă.

Capacitate de geometrie complexă

Turnarea sub presiune permite producerea de piese cu o complexitate de geometrie care ar fi prohibitiv de costisitoare folosind prelucrare și adesea imposibilă cu forjare. Pasajele interne, pereții subțiri, profilele externe complexe, caracteristicile de montare integrate și texturile de suprafață decorative pot fi încorporate într-o singură piesă turnată sub presiune.

Capacitate de perete subțire

Piesele turnate sub presiune din aluminiu ating de obicei grosimi de perete de 1,5 până la 2,5 mm . Zincul, care are o fluiditate superioară, poate produce pereți la fel de subțiri ca 0,4 mm în părți mici. Această capacitate este critică pentru reducerea greutății în aplicațiile auto și aerospațiale și pentru reducerea dimensiunii carcaselor electronice de larg consum.

Consolidarea părților

Una dintre cele mai semnificative aplicații din punct de vedere economic ale capacității de geometrie de turnare sub presiune este consolidarea pieselor - combinând ceea ce anterior erau mai multe componente fabricate și asamblate într-o singură piesă turnată sub presiune. Utilizarea de către Tesla a turnării sub presiune de format mare (Giga Casting) sa consolidat peste 70 de piese individuale ștanțate și sudate în structura spate a caroseriei modelului Y într-o singură turnare sub presiune din aluminiu. Acest lucru a eliminat dispozitivele de asamblare, roboții de sudură și operațiunile de îmbinare pe o mare parte a structurii caroseriei.

O logică similară se aplică la scară mai mică în multe industrii. Un bloc colector hidraulic turnat sub presiune poate înlocui un bloc prelucrat plus mai multe fitinguri și orificii sudate, reducând atât numărul de piese, cât și punctele potențiale de scurgere.

Calitate finisaj suprafețe

Turnarea sub presiune produce finisaje de suprafață în gama de Ra 0,8 până la 3,2 um direct din matriță, fără nicio prelucrare suplimentară sau lustruire. Aceasta este semnificativ mai netedă decât turnarea cu nisip (Ra 6,3–25 µm) și comparabilă cu operațiunile ușoare de prelucrare.

Suprafața netedă ca turnată este potrivită pentru vopsire directă, vopsire cu pulbere, anodizare sau placare fără o pregătire extinsă a suprafeței. Pentru produsele destinate consumatorilor - mânere, carcase, ornamente decorative - aceasta înseamnă costuri mai mici de finisare și timp mai rapid pentru un aspect comercializabil.

Sculele de turnare sub presiune pot include, de asemenea, suprafețe texturate, logo-uri, numere de piesă și detalii fine direct în fața matriței, astfel încât marcarea și identificarea sunt turnate mai degrabă decât aplicate ca operații secundare.

Eficiența materialului și reciclabilitatea

Turnarea sub presiune este un proces aproape de formă netă, ceea ce înseamnă că volumul de metal din turnarea finită este aproape de volumul de metal consumat. Spre deosebire de prelucrarea din țagle solide – unde ratele de îndepărtare a materialului de 50–80% sunt comune pentru piesele complexe – turnarea sub presiune generează relativ puține resturi. Sistemele de curgere, puțurile de preaplin și flash sunt tăiate și reciclate direct înapoi în cuptorul de topire.

Aliajele primare utilizate în turnarea sub presiune - aluminiu, zinc, magneziu și aliaje pe bază de cupru - sunt toate foarte reciclabile. Aliajele secundare de aluminiu (produse din deșeuri reciclate mai degrabă decât din metalul topit primar) reprezintă majoritatea aluminiului utilizat în turnarea sub presiune, iar producția lor necesită aproximativ 5% din energie necesare pentru a produce aluminiu primar din minereu de bauxită. Acest lucru face ca turnarea sub presiune să fie un proces intrinsec de formare a metalului mai durabil în comparație cu cei care se bazează pe inputul primar de metal.

În producția de volum mare, chiar și îmbunătățirile mici ale randamentului metalului au implicații semnificative de cost. O instalație de turnare a 10.000 kg de aluminiu pe zi care îmbunătățește randamentul de la 70% la 75% recuperează 500 kg de metal comercializabil pe zi - o reducere semnificativă a costurilor de intrare și a consumului de energie.

Economia costurilor la scară

Turnarea sub presiune are costuri inițiale ridicate pentru scule - o matriță de producție pentru o piesă de aluminiu de complexitate medie costă de obicei între 50.000 $ și 250.000 $ , în funcție de dimensiune, complexitate și numărul de cavități. Pentru piese turnate structurale foarte mari sau scule multi-glise, costurile pot depăși 500.000 USD. Această investiție cu încărcare frontală este bariera principală în calea turnării sub presiune pentru aplicații de volum redus.

Cu toate acestea, odată ce costul sculelor este amortizat într-un volum de producție suficient - de obicei 20.000 până la 50.000 de piese sau mai mult - costul pe unitate al turnării sub presiune scade cu mult sub alternativele. Combinația de timpi de ciclu rapid, forță de muncă minimă pe piesă, rate scăzute de deșeuri și operațiuni secundare reduse creează un profil economic unitar pe care procesele concurente nu îl pot egala la volum.

Tabelul ilustrează unde se potrivește turnarea sub presiune: nu este cea mai ieftină opțiune pentru volume mici și nu se potrivește cu prelucrarea CNC pentru o precizie maximă. Dar pentru producția de piese complexe în volum mediu spre mare care necesită precizie bună, suprafețe netede și cost pe unitate scăzut, acesta ocupă o poziție pe care niciun alt proces nu o poate înlocui complet.

Consecvență și repetabilitate pe serii lungi de producție

O matriță din oțel H13 întărit utilizată în turnarea sub presiune a aluminiului este de obicei evaluată pentru 100.000 până la 200.000 de fotografii înainte de a necesita renovare sau înlocuire. Matrițele de turnare de zinc, care funcționează la temperaturi și presiuni mai scăzute, depășesc în mod obișnuit 1.000.000 de lovituri . De-a lungul acestei durate de viață, dimensiunile matriței se modifică minim, ceea ce înseamnă că dimensiunile pieselor rămân în limitele specificațiilor de la prima fotografie până la ultima.

Această repetabilitate este critică pentru producția pe linia de asamblare. Atunci când mii de piese identice trebuie să se potrivească cu alte componente provenite de la mai mulți furnizori, consecvența este la fel de importantă ca acuratețea. Un suport de turnare sub presiune care se potrivește corect la shot-ul 1 ar trebui să se potrivească la fel de bine la shot 100.000 - și într-o operațiune de turnare sub presiune bine întreținută, va fi.

Mașinile moderne de turnare sub presiune utilizează controlul procesului în buclă închisă pentru a menține parametrii de injectare - viteza de injectare, presiunea, temperatura matriței, timpul de răcire - în ferestre strânse, asigurând în continuare că proprietățile pieselor rămân consistente în schimburi, operatori și chiar și instalații atunci când se utilizează aceeași specificație a matriței.

Opțiuni de aliaj și proprietăți mecanice

Turnarea sub presiune nu se limitează la un singur material. Cele mai frecvent utilizate aliaje de turnare sub presiune oferă fiecare un profil de performanță specific:

• Aliaje de aluminiu (A380, A383, ADC12): Cel mai utilizat material de turnare sub presiune. Raport bun rezistență-greutate, rezistență excelentă la coroziune, conductivitate termică bună. Rezistența la tracțiune de obicei 300–330 MPa. Ideal pentru piese structurale auto, carcase electronice, corpuri de pompe.
• Aliaje de zinc (Zamak 3, Zamak 5, ZA-8): Densitate mai mare decât aluminiul, dar fluiditatea excepțională de turnare permite pereții cei mai subțiri și cele mai fine detalii. Rezistenta la tractiune 280–400 MPa. Folosit pe scară largă în încuietori, feronerie, conectori și piese miniaturale de precizie.
• Aliaje de magneziu (AZ91D, AM60): Cel mai ușor metal structural folosit în turnarea sub presiune, cu aproximativ 35% mai ușor decât aluminiul. Rezistenta la tractiune 230–260 MPa. Utilizare în creștere în panourile de instrumente auto, coloane de direcție, șasiu laptop.
• Aliaje de cupru (alama, bronz): Folosit acolo unde sunt necesare rezistența la coroziune, conductivitatea electrică sau proprietățile rulmenților. Uzură mai mare a sculelor datorită temperaturilor ridicate de turnare.

Proprietățile mecanice ale pieselor turnate sub presiune, deși în general mai mici decât echivalentele forjate din cauza microporozității din turnare, sunt adecvate pentru marea majoritate a aplicațiilor structurale. Tratamentul termic al turnării sub presiune din aluminiu (temperare T5 sau T6) poate îmbunătăți și mai mult rezistența și duritatea acolo unde este necesar, deși acest lucru este limitat la piesele cu porozitate scăzută produse prin procese de turnare sub presiune asistată de vid sau prin presare.

Aplicații în care turnarea sub presiune oferă cea mai mare valoare

Înțelegerea unde excelează turnarea sub presiune ajută la clarificarea momentului în care ar trebui specificată față de procesele concurente.

Industria Auto

Sectorul auto reprezintă aproximativ 70% din toată producția de aluminiu turnat sub presiune la nivel global. Blocurile motor, carcasele transmisiei, carcasele ambreiajului, pompele de ulei, carcasele diferențialelor, suporturile de suspensie și carcasele bateriei EV sunt toate turnate sub presiune. Înclinarea către ușurarea vehiculelor pentru a îmbunătăți eficiența consumului de combustibil și gama EV a accelerat trecerea de la piese turnate din fier și oțel la cele din aluminiu.

Electronice de larg consum

Cadrele pentru laptop, cadrele structurale interne ale smartphone-urilor, corpurile camerei și carcasele echipamentelor audio sunt produse prin turnare sub presiune - în principal aluminiu și magneziu. Capacitatea de a produce cadre structurale cu pereți subțiri cu caracteristici integrate de disipare a căldurii și boturi de montare face ca turnarea sub presiune să fie procesul preferat pentru acest sector.

Echipamente industriale și scule electrice

Carcasele cutiei de viteze, capacele motorului, corpurile supapelor pneumatice și hidraulice și carcasele sculelor electrice sunt turnate sub presiune la volum mare pentru durabilitate și precizie dimensională. Capacitatea de a integra porturi interne complexe în corpurile supapelor hidraulice este un avantaj specific al turnării sub presiune față de alternativele prelucrate.

Feronerie, încuietori și fitinguri

Turnarea sub presiune a zincului domină producția de volum mare de feronerie pentru uși, corpuri de lacăt, accesorii pentru dulapuri, accesorii sanitare și conectori electrici. Rezoluția detaliilor și finisarea suprafeței turnării sub presiune a zincului se potrivesc sau depășesc ceea ce se poate realiza prin prelucrare, la o fracțiune din costul pe unitate la volum.

Limitări pentru a lua în considerare procesul de selecție

Turnarea sub presiune nu este alegerea potrivită pentru fiecare aplicație. A fi clar cu privire la limitările sale previne greșelile costisitoare:

• Investiție mare în scule: Producția în volum redus (sub 10.000-20.000 de piese) adesea nu poate amortiza costurile cu scule în mod competitiv. Turnarea cu nisip sau turnarea cu investiții pot fi mai economice la volume mai mici.
• Porozitate: Turnarea sub presiune standard de înaltă presiune captează aerul în turnare, creând microporozitate care limitează sudabilitatea și îngreunează tratamentul termic. Turnarea sub vid și turnarea prin presare atenuează acest lucru, dar adaugă costul procesului.
• Gamă limitată de aliaje: Nu toate metalele sunt potrivite pentru turnare sub presiune. Aliajele cu punct de topire ridicat, cum ar fi oțelul și titanul, nu sunt turnate sub presiune din cauza temperaturilor extreme implicate și a uzurii rapide a matriței.
• Constrângeri de dimensiunea piesei: Piesele foarte mari necesită mașini foarte mari și scumpe. În timp ce acum există mașini de turnare sub presiune structurală cu forțe de strângere de peste 6.000 de tone, există încă limite practice privind dimensiunea pieselor.
• Constrângeri de proiectare: Grosimea peretelui trebuie să rămână relativ uniformă pentru a evita defectele de contracție. Decupările adânci și anumite geometrii interne necesită acțiuni laterale sau miezuri, adăugând complexitate și costuri de scule.

Niciuna dintre aceste limitări nu anulează avantajele de bază ale turnării sub presiune - ele definesc pur și simplu anvelopa de operare în care turnarea sub presiune este alegerea optimă.

Evoluții emergente care extind capacitatea de turnare sub presiune

Procesul de turnare sub presiune continuă să evolueze, extinzându-și gama de aplicații și abordând limitările istorice.

Turnare sub presiune asistată de vid

Prin evacuarea aerului din cavitatea matriței înainte de injectare, turnarea sub presiune reduce dramatic porozitatea. Acest lucru permite tratarea termică T6 a pieselor turnate sub presiune din aluminiu, îmbunătățind puterea de curgere prin 30–50% comparativ cu starea de turnare și deschiderea aplicațiilor structurale limitate anterior la forjare.

Turnare sub presiune semi-solidă (reoturnare și tixoturnare)

Injectarea metalului într-o stare semisolidă - solidificat parțial într-o suspensie, mai degrabă decât complet lichidă - reduce turbulența și gazul prins în timpul injectării. Piesele turnate sub presiune semi-solide au microstructuri mai apropiate de piesele forjate, cu proprietăți mecanice și sudabilitate superioare. Adopția este în creștere în componentele structurale auto.

Turnare sub presiune structurală în format mare

Mașini cu forțe de strângere de la 6.000 la 9.000 de tone sunt utilizate pentru mega-turnările structurale auto. Aceste sisteme, pionier în producția de volum de către Tesla și care sunt acum adoptate de mai mulți OEM, produc structuri cu caroserie în alb în piese turnate unice care anterior necesitau zeci de componente ștanțate și sudate. Aceasta reprezintă o schimbare fundamentală în modul în care sunt fabricate structurile vehiculelor.

Proiectare de scule bazate pe simulare

Software-ul avansat de simulare a curgerii matriței și a solidificării permite optimizarea sculelor de turnare sub presiune înainte de tăierea oricărui metal. Locațiile porților, geometria ghidajului, amplasarea preaplinului și designul canalului de răcire sunt validate digital, reducând numărul de iterații de scule necesare și scurtând timpul de la proiectare la prima piesă de producție. Acest lucru reduce costul istoric ridicat și riscul de timp al dezvoltării sculelor de turnare sub presiune.
