Cât durează turnarea sub presiune?

Cât durează Turnare sub presiune Ia? Răspunsul direct

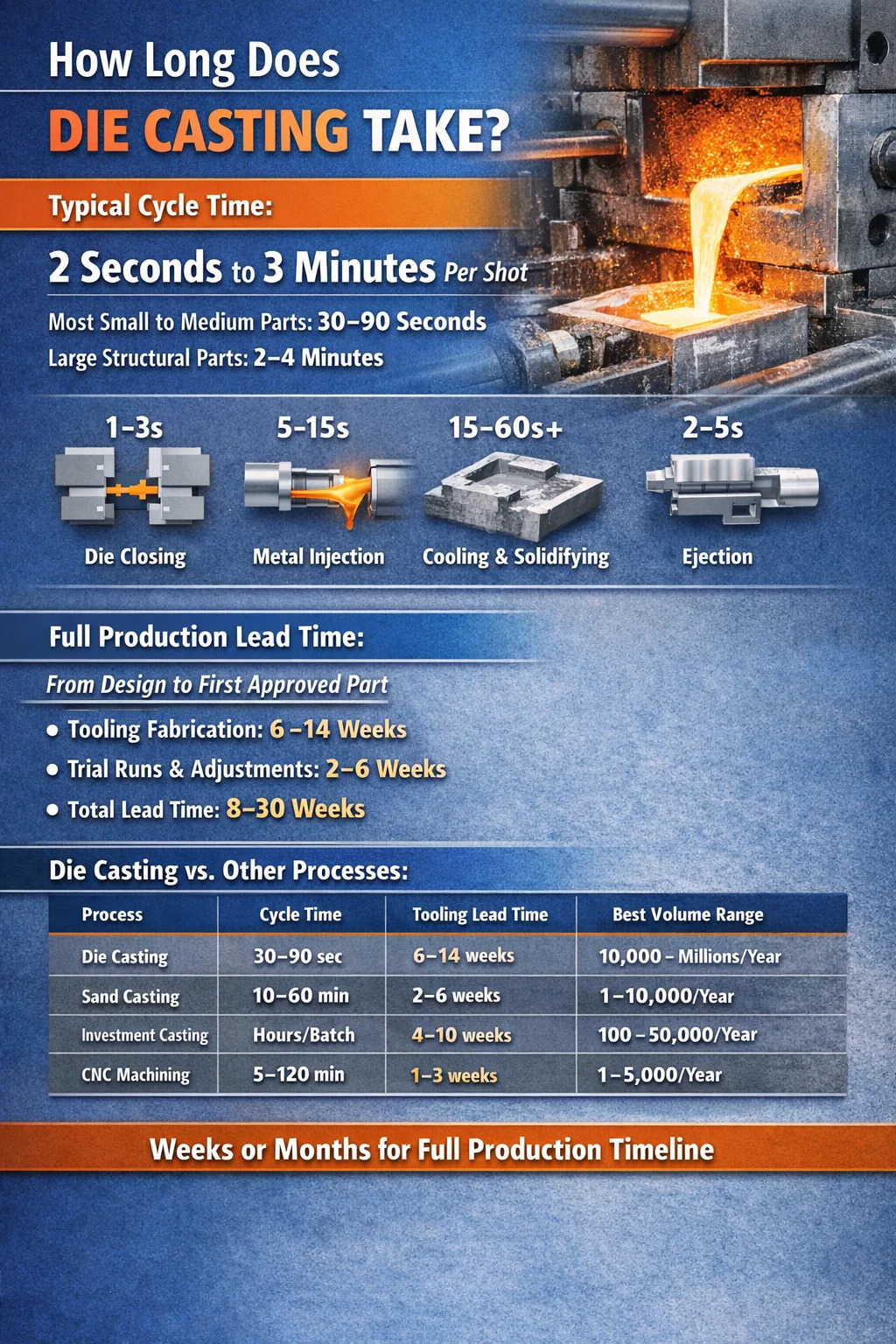

Un singur ciclu de turnare sub presiune durează de obicei oriunde 2 secunde până la 3 minute , în funcție de dimensiunea piesei, tipul de aliaj, grosimea peretelui și configurația mașinii. Pentru majoritatea componentelor de aluminiu sau zinc de dimensiuni mici până la mijlocii - de tipul celor utilizate în suporturile auto, carcase și electronicele de larg consum - un timp de ciclu realist se situează între 30 și 90 de secunde . Piesele structurale mari din magneziu sau aluminiu pentru vehicule electrice pot împinge geamul la 2-4 minute pe fotografie.

Această cifră a timpului ciclului spune doar o parte din poveste. Înainte ca prima piesă bună să iasă din linie, o operație de turnare sub presiune implică fabricarea sculelor (care poate dura 6-14 săptămâni), configurarea mașinii, preîncălzirea matriței, fotografii de probă și validarea dimensională. De la proiectarea brută până la partea de producție aprobată, cronologia completă este măsurată în săptămâni sau luni, nu în secunde.

Înțelegerea atât a ciclului per shot, cât și a cronologiei totale a producției îi ajută pe cumpărători, inginerii și echipele de operațiuni să stabilească așteptări realiste și să evite erorile costisitoare de programare.

Procesul de turnare sub presiune: defalcarea timpului etapă cu etapă

Fiecare ciclu de turnare sub presiune constă din mai multe etape succesive. Fiecare consumă timp și întârzie în orice etapă în cascadă în ciclul general. Iată ce se întâmplă de fapt în fiecare fotografie:

Închiderea matriței și prindere

Cele două jumătăți ale matriței - jumătatea matriței fixe și jumătatea matriței ejectore - sunt reunite și blocate cu o forță mare de strângere. Pentru o mașină cu cameră rece de 400 de tone, acest pas durează aproximativ 1-3 secunde . Mașinile mai mari, cu un tonaj mai mare, mișcă mai multă masă și pot necesita 3-5 secunde doar pentru a închide și a confirma blocarea. Forța de strângere insuficientă duce la defecte flash, astfel încât acest pas nu poate fi grăbit în mod arbitrar.

Injecție de metal

Metalul topit este forțat în cavitatea matriței sub presiune. În turnarea sub presiune cu cameră fierbinte - folosită în principal pentru aliajele de zinc, plumb și staniu - mecanismul de injecție este scufundat în topitură, astfel încât timpul de umplere este extrem de rapid: 0,01 până la 0,5 secunde . În turnarea sub presiune în cameră rece - folosită pentru aluminiu, cupru și magneziu - metalul trebuie mai întâi introdus într-un manșon separat, adăugând câteva secunde înainte de începerea injecției. Procesele reale de umplere a cavității în camerele reci încă se întâmplă în 0,01 până la 0,1 secunde , dar faza totală de injectare, inclusiv oala este mai aproape de 5-15 secunde.

Solidificare și răcire

Aceasta este cea mai lungă fază din majoritatea ciclurilor de turnare sub presiune. După injectare, metalul trebuie să se răcească suficient pentru a dezvolta o rigiditate structurală suficientă pentru ejectare fără distorsiuni. Timpul de răcire depinde de geometria piesei, grosimea peretelui, proprietățile aliajului și cât de bine sunt proiectate și întreținute canalele de răcire cu apă ale matriței.

Părțile de zinc cu pereți subțiri (pereți de 1,5–2,5 mm) se pot solidifica 3-8 secunde . Piesele din aluminiu cu pereți de 3–5 mm au nevoie de obicei 15-40 de secunde . Pot fi necesare turnate structurale groase din aluminiu cu secțiuni de 6–10 mm 60-120 de secunde sau mai multe. Reducerea timpului de răcire fără a induce porozitate sau deformare este una dintre provocările principale de inginerie în turnarea sub presiune de volum mare.

Deschiderea matriței și evacuarea pieselor

Odată ce piesa este suficient de solidă, matrița se deschide și știfturile ejectorului împing turnarea din cavitate. Această secvență mecanică durează de obicei 2-5 secunde . Piesele cad pe un transportor sau într-un rezervor de stingere. Forța de ejectare trebuie calibrată cu atenție — prea puțin și piesa se lipește; trăsăturile prea multe și subțiri se sparg sau se deformează.

Ungerea matriței și resetarea

După ejectare, roboții sau sistemele de pulverizare aplică lubrifiant de eliberare a matriței (de obicei pe bază de apă) pe suprafețele cavității. Acest lucru previne lipirea și ajută la gestionarea temperaturii matriței. Timpul de pulverizare variază de la 2 până la 10 secunde în funcție de complexitatea matriței și de numărul de duze de pulverizare. Ciclurile de suflare pentru a elimina excesul de lubrifiant adaugă încă 1-3 secunde. Moarul se închide apoi și începe următorul ciclu.

Timpi tipici de ciclu în funcție de aliaj și tip de piesă

Aliajele diferite au proprietăți termice, presiuni de injecție și comportamente de solidificare diferite. Tabelul de mai jos prezintă timpii de ciclu reprezentativi pentru materialele obișnuite de turnare sub presiune pe categorii de dimensiuni ale piesei:

Zincul produce în mod constant cei mai scurti timpi de ciclu datorită punctului său de topire mai scăzut (aproximativ 380–420°C), solidificării mai rapide și compatibilității cu mașinile cu cameră fierbinte care elimină etapa de oală. Aluminiul necesită mult mai mult timp de răcire datorită masei sale termice mai mari și temperaturii de turnare (620–680°C). Aliajele de cupru, cu temperaturi de turnare peste 900°C, necesită materiale de matriță robuste și răcire prelungită, făcându-le printre cele mai lente în turnare sub presiune.

Factori care controlează cât durează turnarea sub presiune

Durata ciclului nu este un număr arbitrar atribuit de producătorul mașinii. Rezultă din variabile fizice și de proces specifice pe care inginerii le pot măsura, modela și, într-o măsură semnificativă, controla. Cei mai influenți factori sunt:

Grosimea peretelui și geometria părții

Timpul de răcire crește aproximativ cu pătratul grosimii peretelui. Dublați grosimea peretelui și de aproximativ patru ori timpul de răcire necesar, toate celelalte sunt egale. O parte cu un perete nominal de 3 mm care se răcește în 20 de secunde va avea nevoie de aproximativ 80 de secunde dacă este reproiectată la 6 mm. Acesta este motivul pentru care recenziile de proiectare pentru fabricabilitate (DFM) insistă în mod constant pentru pereți uniformi și subțiri - nu doar pentru a economisi material, ci pentru a menține timpii de ciclu și costurile pe bucată gestionabile.

Geometria afectează și timpul de umplere. Cavitățile complexe cu canale înguste, nervuri subțiri și miezuri multiple necesită viteze mai mici de injectare sau riscă porozitatea indusă de turbulențe. Piesele cu buzunare adânci sau decupări au nevoie de acțiuni laterale (miezuri de alunecare) care adaugă trepte mecanice la secvențele de deschidere și închidere.

Managementul temperaturii matriței

Temperatura matriței are un efect direct și puternic asupra duratei ciclului. Molele care sunt prea reci cauzează solidificare prematură, rulări greșite și închideri la rece. Matrițele care sunt prea fierbinți prelungesc timpul de răcire și riscă lipirea (metalul se lipește de matriță). Fereastra optimă de temperatură a matriței pentru turnarea sub presiune a aluminiului este de obicei 150–250°C la suprafața cavității, menținut printr-o combinație de canale interne de răcire cu apă și răcire externă prin pulverizare.

Controloarele de temperatură ale matriței (DTC) circulă apă sau ulei încălzit prin matriță pentru a stabiliza temperatura în timpul pornirii și a o menține în timpul producției susținute. Un circuit de răcire bine proiectat poate reduce timpul de solidificare cu 20-35% în comparație cu o matriță neoptimizată de aceeași geometrie. Liniile de răcire prost plasate - prea departe de secțiunile groase - lasă puncte fierbinți care forțează operatorii să prelungească în mod artificial timpul de răcire pentru a evita piesele deformate sau bătute.

Tonajul și viteza mașinii

Mașinile cu un tonaj mai mare mută plăci mai grele și necesită mai mult timp pentru cursele de deschidere și închidere a matriței, chiar și cu antrenări hidraulice sau electrice rapide. O mașină de 160 de tone poate finaliza un ciclu de prindere în 1,5 secunde; o mașină de 2.000 de tone care face piese structurale auto poate dura 5-8 secunde doar pentru prindere. Mașinile electrice de turnare sub presiune (acționate cu servo) realizează, în general, mișcări de prindere și injecție mai rapide și mai repetabile decât mașinile mai vechi numai hidraulice, deseori tăind 2-5 secunde pe ciclu pe piesele de dimensiuni medii.

Numărul de cavități

Molele cu mai multe cavități produc mai multe piese per shot fără a crește proporțional timpul ciclului. O matriță cu o singură cavitate pentru un conector mic de zinc poate rula la 15 secunde pe ciclu, producând 4 lovituri pe minut. O matriță cu 16 cavități pentru aceeași piesă pe aceeași mașină funcționează în continuare cu aproximativ 15-20 de secunde pe ciclu, dar acum produce 16 părți pe ciclu, mai degrabă decât una - reducând efectiv timpul per bucată de la 15 secunde la sub 1,5 secunde. Compensația este un cost mai mare al matriței (o matriță de zinc cu 16 cavități poate costa 80.000-150.000 USD față de 15.000-30.000 USD pentru o singură cavitate) și un control al calității mai complex.

Nivel de automatizare

Operațiuni manuale - în care un operator ocupă oale de metal, îndepărtează piesele cu mâna și pulverizează matrița cu un pistol de mână - introduc o variabilitate a timpului de ciclu de 10-30%. Extracția robotizată, sistemele automate de pulverizare și presele de tundere integrate înlătură această variabilitate. În fabricile de mare volum complet automatizate care produc piese auto, variația ciclu-la-ciclu este în mod obișnuit menținută la mai puțin de 1 secundă, permițând previziuni precise ale debitului și o calitate metalurgică consecventă.

Timpii de turnare sub presiune: de la proiectare la prima parte de producție

Pentru cumpărători și manageri de proiect, timpul ciclului per fotografie este adesea mai puțin relevant decât timpul total de livrare de la comanda de achiziție până la prima expediere aprobată. Această cronologie se împarte în mai multe faze distincte:

Proiectarea și fabricarea sculelor

Matrițele de turnare sub presiune sunt unelte complexe, prelucrate cu precizie, fabricate din oțel pentru scule pentru lucru la cald H13 sau clase echivalente. O unealtă de turnare sub presiune din aluminiu de complexitate medie - o singură cavitate, geometrie moderată, fără acțiuni laterale - necesită de obicei 6-10 săptămâni pentru a fabrica din design aprobat. Pot fi necesare matrițe cu acțiuni laterale multiple, răcire internă complexă sau toleranțe dimensionale strânse 10-16 săptămâni . Costul sculelor variază de la aproximativ 15.000 USD pentru o matriță de zinc simplă la peste 300.000 USD pentru o matriță structurală mare din aluminiu cu sisteme de vid și miezuri multiple.

Furnizorii din China și Asia de Sud-Est cotează adesea 4-6 săptămâni pentru scule, dar acest lucru exclude frecvent ciclurile de revizuire a designului și poate implica termene comprimate care măresc numărul de încercări și întârzie aprobarea pieselor.

Lovituri de probă și calificare parțială

După ce matrița este instalată pe mașină, procesul începe cu lovituri T1 (prima probă). Aceste fotografii inițiale sunt folosite pentru a stabili parametrii de bază ai procesului - viteza de injecție, presiunea de umplere, temperatura matriței și timpul de răcire. Este extrem de rar ca o matriță să producă piese conforme în prima zi de încercări. Bugetul majorității programelor 2-4 runde de încercări peste 2-6 săptămâni pentru a regla procesul, a aborda abaterile dimensionale și a rezolva defectele de suprafață.

Turnările sub presiune de calitate auto necesită PPAP (Proces de aprobare a pieselor de producție) sau documentație echivalentă, inclusiv rapoarte dimensionale, certificări de materiale și studii de capacitate de proces (Cpk ≥ 1,67 pentru caracteristicile critice). Această fază de documentare poate adăuga încă 2-4 săptămâni după ce piesele trec inspecția dimensională.

Rezumatul timpului total de livrare

• Piesă simplă, fără acțiuni secundare, non-auto: 8-14 săptămâni de la comanda de scule până la prima expediere aprobată
• Turnare sub presiune pentru automobile de complexitate medie: 14-22 săptămâni
• Piesă structurală mare cu turnare sub vid și PPAP: 20-30 de săptămâni
• Prototip de turnare sub presiune (unelte moi, matrițe din aluminiu sau kirksite): 2-4 săptămâni , volum limitat, precizie mai mică

Hot Chamber vs Turnare sub presiune cu cameră rece: comparație de timp

Cele două categorii principale de procese de turnare sub presiune diferă semnificativ ca viteză datorită arhitecturii lor mecanice fundamentale:

Turnare sub presiune cu camera fierbinte

La mașinile cu cameră fierbinte, cilindrul de injecție (gât de găină) este scufundat permanent în baia de metal topit. Când pistonul se retrage, metalul umple camera automat. Când avansează, metalul este forțat prin gâtul de găină și în matriță. Deoarece nu există o etapă separată de oală, timpii de ciclu sunt dramatic mai scurti — piesele mici de zinc pot rula cu 300–500 de injecții pe oră pe matrițele cu mai multe cavități. Acest proces este limitat la aliaje cu punct de topire scăzut (zinc, plumb, staniu, ceva magneziu) deoarece temperaturile mai ridicate degradează rapid componentele scufundate.

Cold Chamber Turnare sub presiune

Mașinile cu cameră rece mențin mecanismul de injecție separat de cuptorul de topire. Un operator sau un robot automat cu oală transferă o împușcătură măsurată de metal în manșonul de împușcare înainte de fiecare ciclu. Aceasta adaugă 5-15 secunde pe ciclu în comparație cu camera fierbinte, dar permite prelucrarea aliajelor la temperatură înaltă, cum ar fi aluminiul, magneziul și cuprul, care ar distruge un gât de găină scufundat. Majoritatea turnării sub presiune în funcție de greutate - în special piesele din aluminiu pentru automobile - utilizează mașini cu cameră rece.

În termeni practici, un conector de zinc produs pe o mașină cu cameră fierbinte ar putea costa 0,08 USD–0,25 USD pe bucată numai în timpul ciclului. Aceeași geometrie a piesei reproiectată în aluminiu pe o mașină cu cameră rece ar putea avea costuri legate de timpul ciclului de 0,40 USD – 1,20 USD pe bucată - un factor real de cost în aplicațiile de electronice de larg consum, unde sute de milioane de unități pe an contează fiecare secundă.

Cum se compară turnarea sub presiune cu alte procese de producție în viteză

Turnarea sub presiune este una dintre cele mai rapide metode de producere a pieselor metalice complexe la scară, dar avantajul său de viteză este cel mai pronunțat la volume mari. O comparație cu alte procese comune de formare a metalelor clarifică unde se află turnarea sub presiune:

Avantajul vitezei turnării sub presiune față de turnarea cu nisip și turnarea prin investiție este substanțial - adesea de 10 ori până la 50 de ori mai rapid pe piesă atunci când rulează la producție completă. Acest avantaj al vitezei, combinat cu repetabilitate dimensională excelentă (toleranțe de ± 0,1 mm la caracteristicile necritice sunt de obicei păstrate), explică de ce turnarea sub presiune domină în producția de automobile, electronice de larg consum și aparate la volume de peste aproximativ 10.000 de piese pe an.

Strategii pentru a reduce timpul ciclului de turnare sub presiune

În producția de volum mare, chiar și o reducere de 5 secunde a timpului de ciclu se traduce direct în economii măsurabile de costuri. O piesă care rulează cu 60 de secunde pe ciclu pe o mașină cu o rată de sarcină de 120 USD/oră costă 2,00 USD pe ciclu. Reduceți-l la 50 de secunde și costul pe bucată scade la 1,67 USD - o reducere de 16,5% fără a schimba materialul, manopera sau cheltuielile generale. La 1 milion de piese pe an, înseamnă o economie anuală de 330.000 USD dintr-o singură îmbunătățire a procesului. Cele mai eficiente strategii de reducere a timpului de ciclu sunt:

Optimizați designul circuitului de răcire

Răcirea conformă - în cazul în care canalele de răcire urmează conturul cavității în loc să ruleze în linii drepte - poate reduce timpul de răcire prin 20–40% comparativ cu canalele forate conventionale. Canalele conforme sunt fabricate folosind fabricarea aditivă (imprimarea 3D a inserțiilor din oțel pentru scule) și poziționează apa de răcire mult mai aproape de suprafețele complexe. Costul inițial al sculelor (de obicei, 10.000 USD – 40.000 USD suplimentar pe set de inserturi) este recuperat rapid în programele cu volum mare.

Utilizați corect presiunea de intensificare

Aplicarea unei presiuni de intensificare ridicată (presiune de fază a doua) imediat după umplerea cavității forțează metalul în fiecare detaliu și compensează contracția în timpul solidificării. Intensificarea adecvată reduce microporozitatea, care la rândul său permite pereți mai subțiri - care se răcesc mai repede. Aceasta este o cale indirectă, dar eficientă, către timpi de ciclu mai scurti prin încredere îmbunătățită în proiectarea pieselor.

Minimizați temperatura de ejecție

Piesele pot fi ejectate la temperaturi mai ridicate decât presupun mulți operatori, cu condiția ca geometria să nu fie predispusă la deformare și plasarea știftului ejectorului să fie corectă. Testarea cu imagini termice și măsurarea deformarii permite echipelor să identifice experimental timpul minim de răcire sigur. Multe programe de producție rulează timpi de răcire cu 10-20% mai lungi decât este necesar, pur și simplu pentru că nu au fost niciodată re-optimizate după configurarea inițială.

Implementați monitorizarea proceselor în timp real

Mașinile moderne de turnare sub presiune, echipate cu senzori pentru presiunea din cavitate, viteza pistonului și temperatura matriței pot ajusta automat parametrii procesului de la o lovitură la alta. Acest control adaptiv previne timpii de răcire excesiv de conservatori pe care operatorii îi stabilesc manual pentru a evita fotografiile defecte ocazionale. Condițiile de proces consecvente reduc, de asemenea, ratele de deșeuri, ceea ce îmbunătățește efectiv debitul net fără a modifica deloc ciclul mașinii.

Reproiectare pentru grosimea uniformă a peretelui

Boturile groase, nervurile sau plăcuțele care se abat semnificativ de la grosimea nominală a peretelui creează puncte fierbinți care dictează timpul minim de răcire pentru întreaga piesă. Decuparea secțiunilor groase, adăugarea de tranziții de rază și înlocuirea plăcuțelor solide cu structuri cu nervuri pot elimina aceste blocaje. Într-o reproiectare documentată a suportului auto, reducând peretele maxim de la 8 mm la 5 mm (în timp ce menținerea rezistenței prin geometria nervurii), a redus timpul de răcire de la 75 de secunde la 42 de secunde - o reducere de 44% care a mutat piesa la o clasă de mașini semnificativ mai mică și mai ieftină.

Operațiunile post-turnare și cerințele lor de timp

Turnarea sub presiune este doar începutul. Majoritatea pieselor turnate sub presiune necesită operațiuni suplimentare înainte de a fi gata de expediere sau asamblare. Acești pași post-turnare adaugă timp – uneori mai mult decât ciclul de turnare în sine – și trebuie planificați în programarea generală a producției:

• Tunderea / Deflashing: Îndepărtarea blițului (aripioare metalice subțiri la liniile de despărțire) și sistemele de rulare/portă. Deblocare manuală: 30–120 de secunde per parte. Presă automată de tăiere: 3–10 secunde per parte.
• sablare: Curățarea suprafețelor și îmbunătățirea texturii. Ciclu de lot: 5-15 minute pentru o încărcătură de piese.
• Prelucrare CNC: Găurirea, filetarea și frezarea de precizie a suprafețelor turnate. Timpul variază foarte mult: 30 de secunde până la 10 minute, în funcție de caracteristici și montaj.
• Tratament termic (T5/T6 pentru aluminiu): Tratamentul cu soluții și îmbătrânirea artificială poate dura 6-24 ore total și necesită programarea lotului cuptorului.
• Finisarea suprafeței (anodizare, vopsire cu pulbere, vopsire): 1–48 de ore, în funcție de proces și terminarea cursului.
• Inspecție și măsurare dimensională: Inspecție CMM pe primele articole sau planuri de probă: 10–60 de minute per parte pentru rapoarte complete.

Atunci când sunt incluse operațiunile post-turnare, timpul total de fabricație pe piesă la un atelier de lucru poate fi măsurat în ore sau zile și nu în secunde. Celulele de producție eficiente combină extracția robotizată, presele de tăiat în linie și transportoarele integrate pentru a minimiza timpul dintre operațiuni și pentru a reduce stocul de lucru în proces.

Concepții greșite comune despre timpul turnării sub presiune

Mai multe neînțelegeri persistente cu privire la termenele de turnare sub presiune cauzează probleme în aprovizionarea, planificarea programului și estimarea costurilor:

„Turnarea sub presiune este întotdeauna rapidă”

Turnarea sub presiune este rapidă pentru producția repetată de volum mare de piese identice. Nu este rapid pentru volume mici, deoarece timpul de livrare a sculelor domină cronologia. Pentru o comandă de prototip de 500 de bucăți, timpul de livrare de 10 săptămâni face turnarea sub presiune mai lentă decât prelucrarea CNC sau chiar turnarea cu investiții în ceea ce privește timpul până la prima piesă. Acesta este motivul pentru care prototipul de turnare sub presiune cu scule temporare din aluminiu există ca categorie - acceptă durata de viață compromisă a sculei pentru a obține piesele mai rapid.

„Timpul de ciclu mai rapid înseamnă întotdeauna costuri mai mici”

Reducerea timpului de ciclu sub minimul stabil în proces crește rata deșeurilor și frecvența de întreținere a matriței. O reducere de 10 secunde a timpului de răcire, care mărește deșeurile de la 2% la 8%, economisește timpul mașinii, dar crește costurile cu metale și reprelucrare. Durata optimă a ciclului minimizează costul total pe piesă bună - nu doar timpul mașinii. Acest lucru necesită ca costurile de deșeuri și de reprelucrare să fie luate în considerare alături de rata de sarcină a mașinii.

„Timpul de livrare cotat de furnizorul meu este timpul total de livrare”

Furnizorii indică de obicei termenul de livrare al sculelor și, uneori, timpul de livrare al eșantionului T1. Acestea includ rareori timp pentru iterații de revizuire a designului, aprobarea dimensională din partea clientului, pregătirea documentației PPAP sau logistică. Cumpărătorii care iau timpul de scule cotat ca timp total până la producție se află în mod regulat cu 4-8 săptămâni în întârziere. Un plan de program realist adaugă cel puțin 3–6 săptămâni la numărul oferit de furnizor pentru aprobarea pieselor și configurarea lanțului de aprovizionare.
